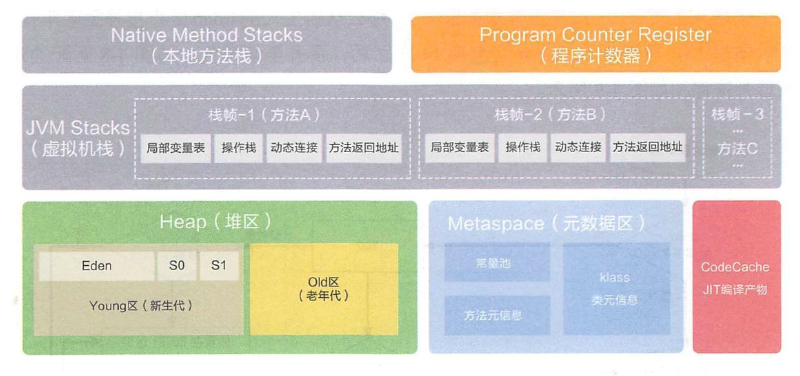

• 🧐 线程隔离

  • 程序计数器
  • 虚拟机栈
  • 本地方法栈

• ☺️ 线程共享

  • 方法区
  • 堆

🎋 程序计数器

当前线程执行字节码的行号指示器。

唯一一个不会出现 OutOfMemoryError 的内存区域，随线程的创建而创建，随线程的结束而死亡。

🎋 虚拟机栈

每一次方法的调用都会有一个对应的栈帧被压入栈中，每一个方法调用结束后，都会有一个栈帧被弹出。

当线程请求栈的深度超过当前 Java 虚拟机最大深度时，会抛出 StackOverFlowError。

• 局部变量表

  存放编译期可知的各种数据类型，对象引用地址。

• 操作数栈

  方法执行过程中的计算结果，计算过程中产生的临时变量。

• 动态链接

  服务于一个方法需要调用其他方法的场景。

• 方法返回地址

  • 正常返回（return）
  • 异常返回（Exception）

🎋 本地方法栈

本地方法栈用于虚拟机执行 Native 方法，具体与虚拟机栈类似。

🎍 方法区

方法区是 Java 虚拟机的抽象概念。实现方式在不同虚拟机中可能不同。

• JDK 8 之前，HotSpot 虚拟机使用永久带实现方法区

• JDK 8 及之后，使用元空间（直接内存）实现

  字符串常量池与静态变量转移到了堆中。

• 类的元信息

  类名，访问修饰符，字段描述，方法描述等

• 运行时常量池

  存放编译后的各种字面量，符号引用，常量（final）池表等

• 字符串常量池

  JVM 为了减少字符串对内存的消耗，并提升性能，专门开辟的区域

• 静态变量

  类变量（static）

🎍 堆

用来存放和管理对象实例，几乎所有的对象实例都在这里分配。（存在逃逸分析，栈上分配，有些对象不一定在堆中）

Java 堆是垃圾回收的主要区域，因此也被称为 GC 堆。

• JDK 8 之前，堆被分为

  • 新生代（Eden、Survivor0、Survivor1）
  • 老年代
  • 永久代（方法区也由永久代实现）

• JDK 8 之后，永久代被取消

大部分情况下，对象首先会在新生代的 Eden 区进行分配；在一次垃圾回收后，如果对象还存活，会进入 S0 或 S1；当对象年龄增长到一定程度（默认 15），或累积的年龄超过了 Survivor 的一半，会晋升到老年代。

参考

• 图来源于网络。
• 深入理解 Java 虚拟机
